CNC-Fräsen und Drehen nach Ihrer Zeichnung

3-, 4- und 5-Achs-Fräsen und CNC-Drehen in Aluminium, Stahl, Edelstahl, Messing und Kunststoff. Vom Prototyp bis zur Serie, jedes Teil geprüft von einem Fertigungsexperten.

Angebot anfordern

3-, 4- & 5-Achs-Fräsen
CNC-Drehen
Prototyp bis Serie
4.8/5 Bewertung

Vertrauen von führenden Unternehmen

Jede Geometrie. Das passende Verfahren.

Wir fräsen auf 3, 4 und 5 Achsen und drehen rotationssymmetrische Teile, vom einfachen Frästeil bis zur Freiformgeometrie.

3-Achs-Fräsen

Das Standardverfahren für prismatische Teile wie Platten, Gehäuse, Halterungen und Vorrichtungen. Der Fräser bewegt sich in X, Y und Z. Bearbeitet wird von oben; für weitere Seiten wird das Teil neu aufgespannt. Für die meisten Frästeile die wirtschaftlichste Lösung.

Angebot anfordern

4-Achs-Fräsen

Eine zusätzliche Drehachse dreht das Werkstück während der Bearbeitung. Seitliche Bohrungen, Nuten und umlaufende Konturen entstehen ohne erneutes Aufspannen. Das spart Zeit und erhöht die Genauigkeit zwischen den Seiten.

Angebot anfordern

5-Achs-Fräsen

Zwei Rundachsen schwenken das Werkstück. So entstehen Freiformflächen, schräge Bohrungen und mehrere Seiten in einer Aufspannung, etwa für Laufräder, Formeinsätze oder komplexe Strukturbauteile.

Angebot anfordern

CNC-Drehen

Das Werkstück rotiert im Spannfutter, das Drehwerkzeug fährt die Kontur ab. Geeignet für rotationssymmetrische Teile wie Wellen, Bolzen, Buchsen und Flansche. Durchmesser, Einstiche, Fasen und Radien entstehen in einer Aufspannung mit hoher Rundlaufgenauigkeit.

Angebot anfordern

Werkstoffe & Oberflächen

Zuerst den Werkstoff, dann die passende Nachbearbeitung. Beides wählen Sie direkt im Konfigurator.

Werkstoff

Stahl

Baustahl und Vergütungsstahl für belastete Maschinenteile.

Baustahl S235
Unlegierter Baustahl, gut schweissbar. Für Halterungen, Platten und Konstruktionsteile.
Vergütungsstahl 42CrMo4
Chrom-Molybdän-Stahl mit hoher Festigkeit und Zähigkeit, für Wellen, Achsen und Zahnräder.

Nachbearbeitung für Stahl

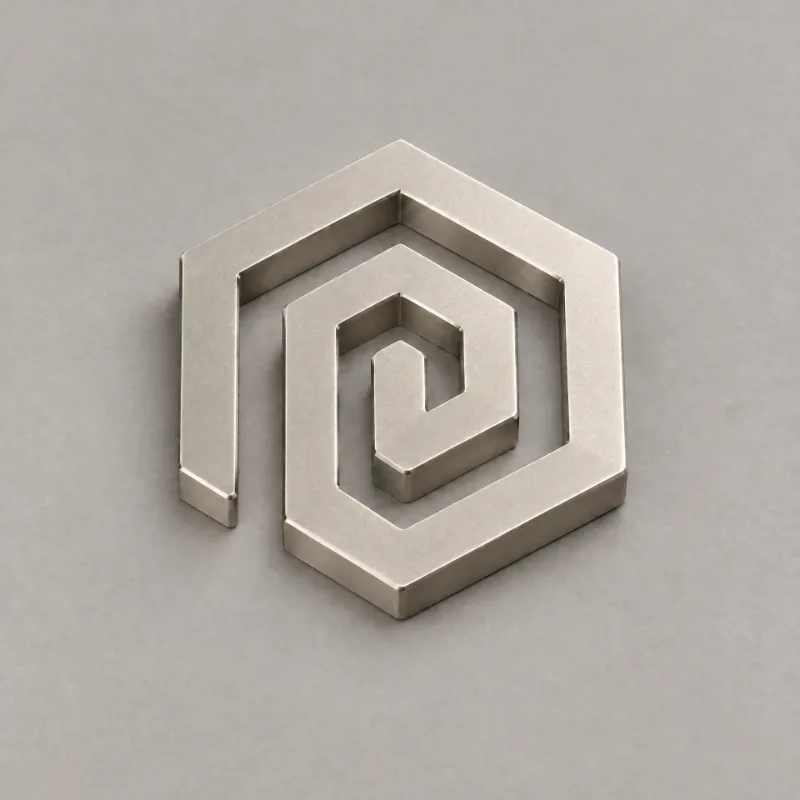

Gleichmässige, harte Nickelschicht, auch in Bohrungen und Innenkonturen.
Chemisch vernickelt
10–25 µm
Sehr harte, verschleissfeste Chromschicht, nach dem Beschichten geschliffen.

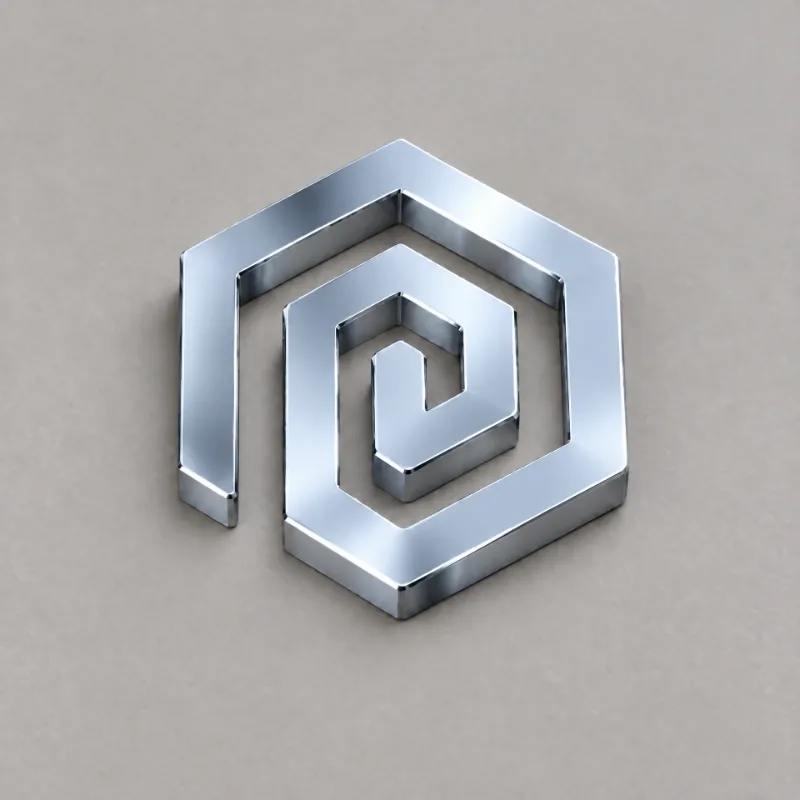

Hartverchromt
Bewährter Korrosionsschutz für Stahlteile mit bläulich-silbernem Glanz.

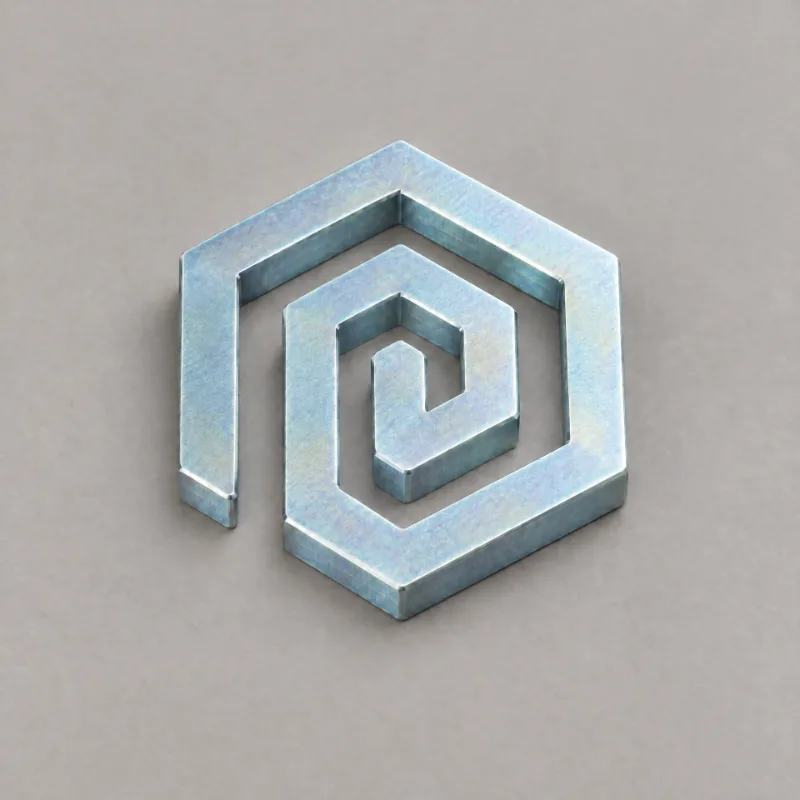

Verzinkt, blau passiviert
5–12 µm
Schwarze, nahezu massneutrale Oberfläche. Korrosionsschutz nur in Verbindung mit Öl.

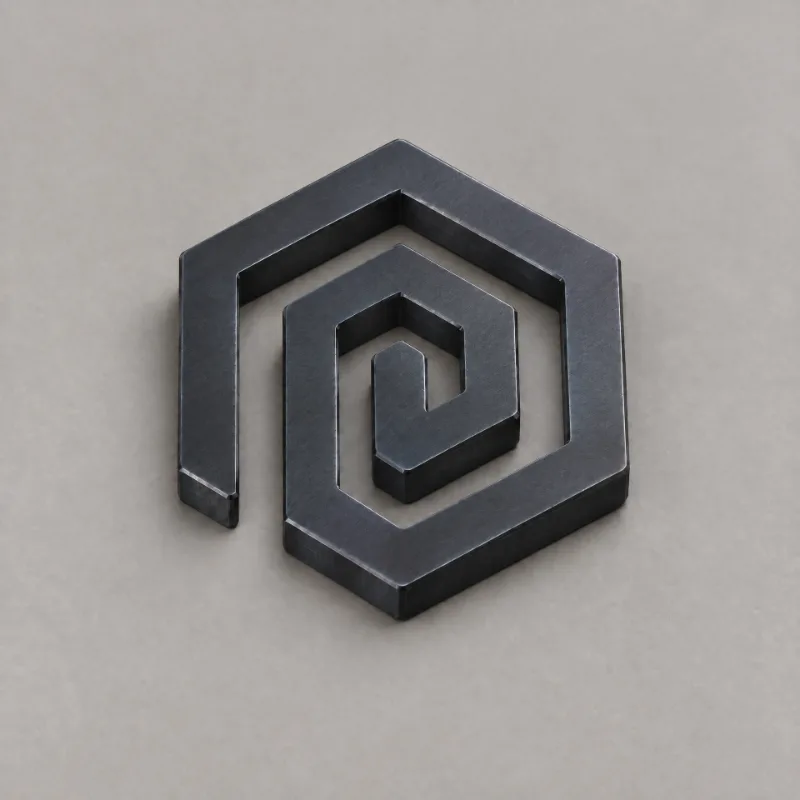

Brüniert
ca. 1 µm
Mattgraue Schicht und guter Haftgrund für Lack, geölt auch als Korrosionsschutz.

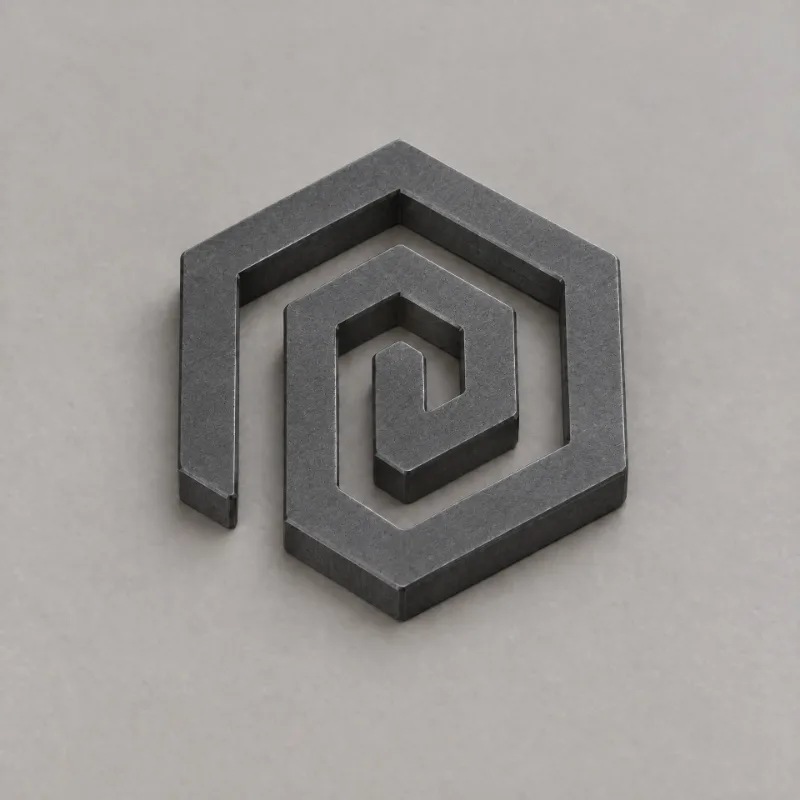

Phosphatiert
5–15 µm
Robuste, schlagfeste Lackschicht in der RAL-Farbe Ihrer Wahl.

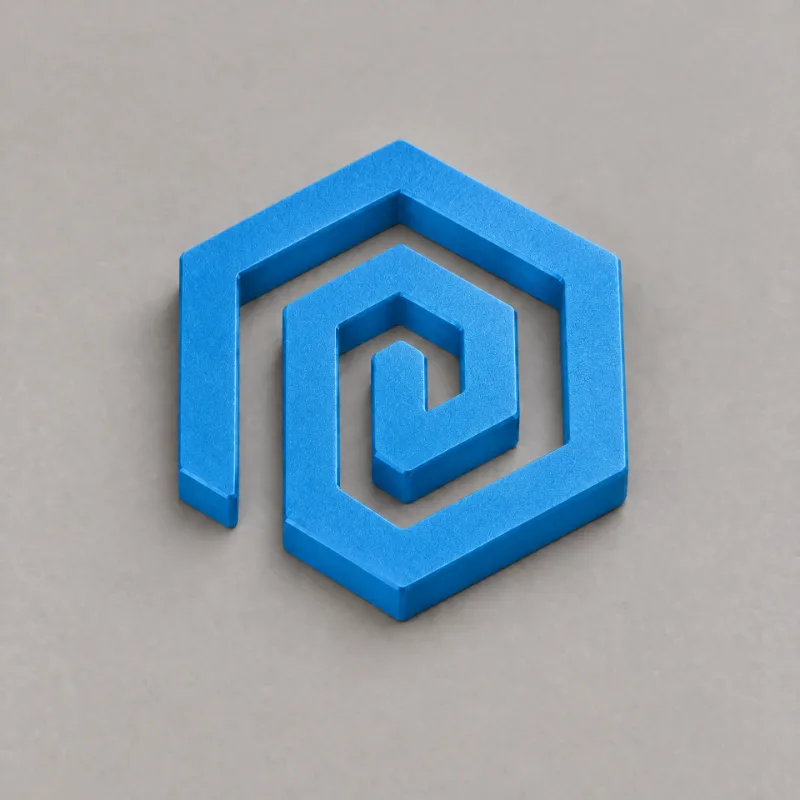

Pulverbeschichtet (RAL)
60–100 µm
Glattere Lackoberfläche als Pulver, dafür etwas empfindlicher.

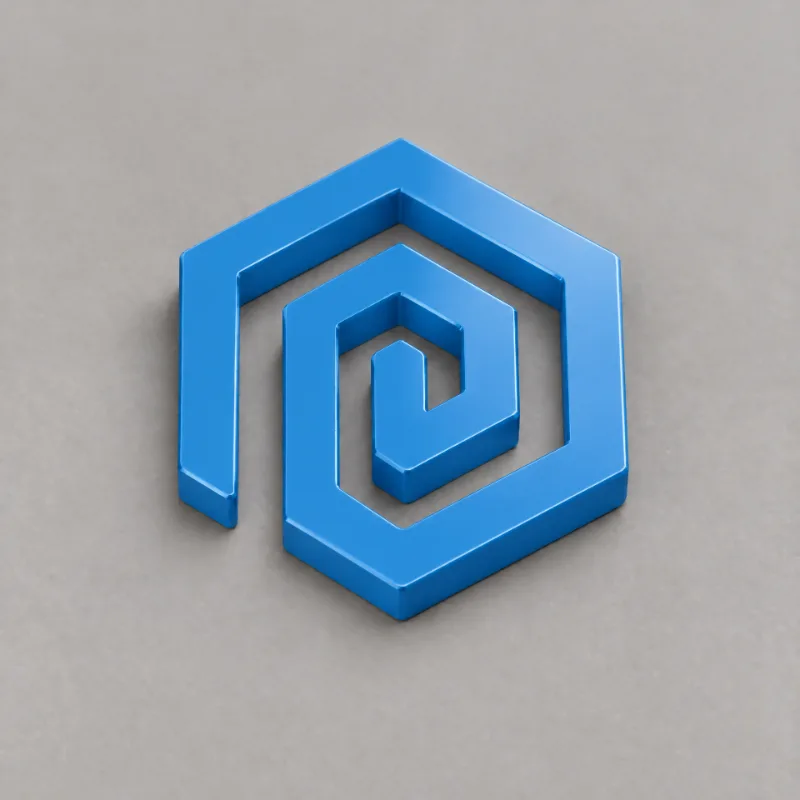

Nasslackiert (RAL)
30–60 µm
Dauerhafte Beschriftung mit Text oder Nummer an der Stelle aus Ihrer Zeichnung.

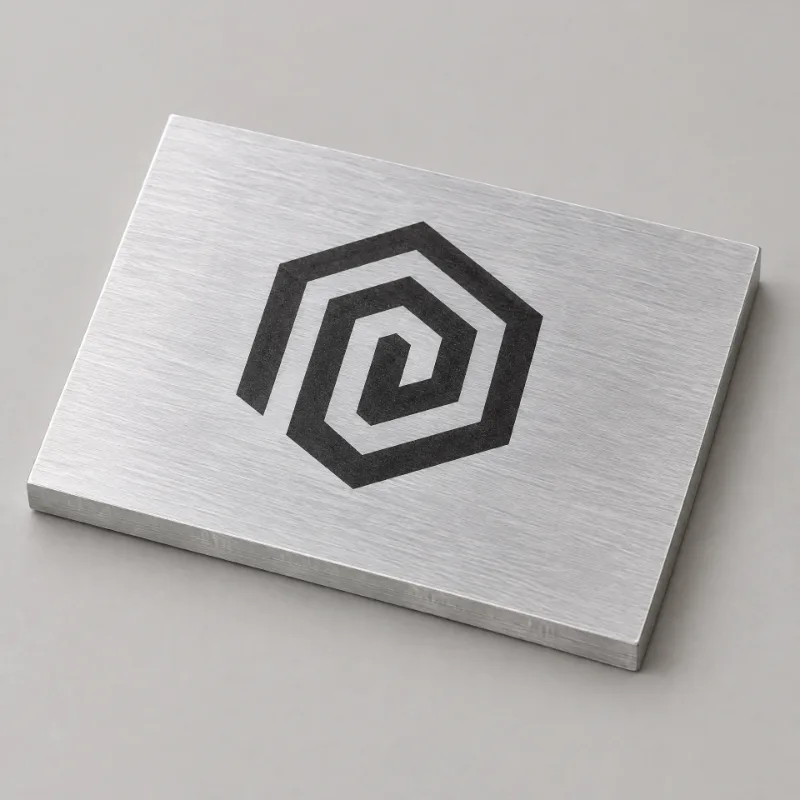

Laserbeschriftet

Chemisch vernickelt10–25 µm
Gleichmässige, harte Nickelschicht, auch in Bohrungen und Innenkonturen.
Hartverchromt
Sehr harte, verschleissfeste Chromschicht, nach dem Beschichten geschliffen.
Verzinkt, blau passiviert5–12 µm
Bewährter Korrosionsschutz für Stahlteile mit bläulich-silbernem Glanz.
Brüniertca. 1 µm
Schwarze, nahezu massneutrale Oberfläche. Korrosionsschutz nur in Verbindung mit Öl.
Phosphatiert5–15 µm
Mattgraue Schicht und guter Haftgrund für Lack, geölt auch als Korrosionsschutz.
Pulverbeschichtet (RAL)60–100 µm
Robuste, schlagfeste Lackschicht in der RAL-Farbe Ihrer Wahl.
Nasslackiert (RAL)30–60 µm
Glattere Lackoberfläche als Pulver, dafür etwas empfindlicher.
Laserbeschriftet
Dauerhafte Beschriftung mit Text oder Nummer an der Stelle aus Ihrer Zeichnung.

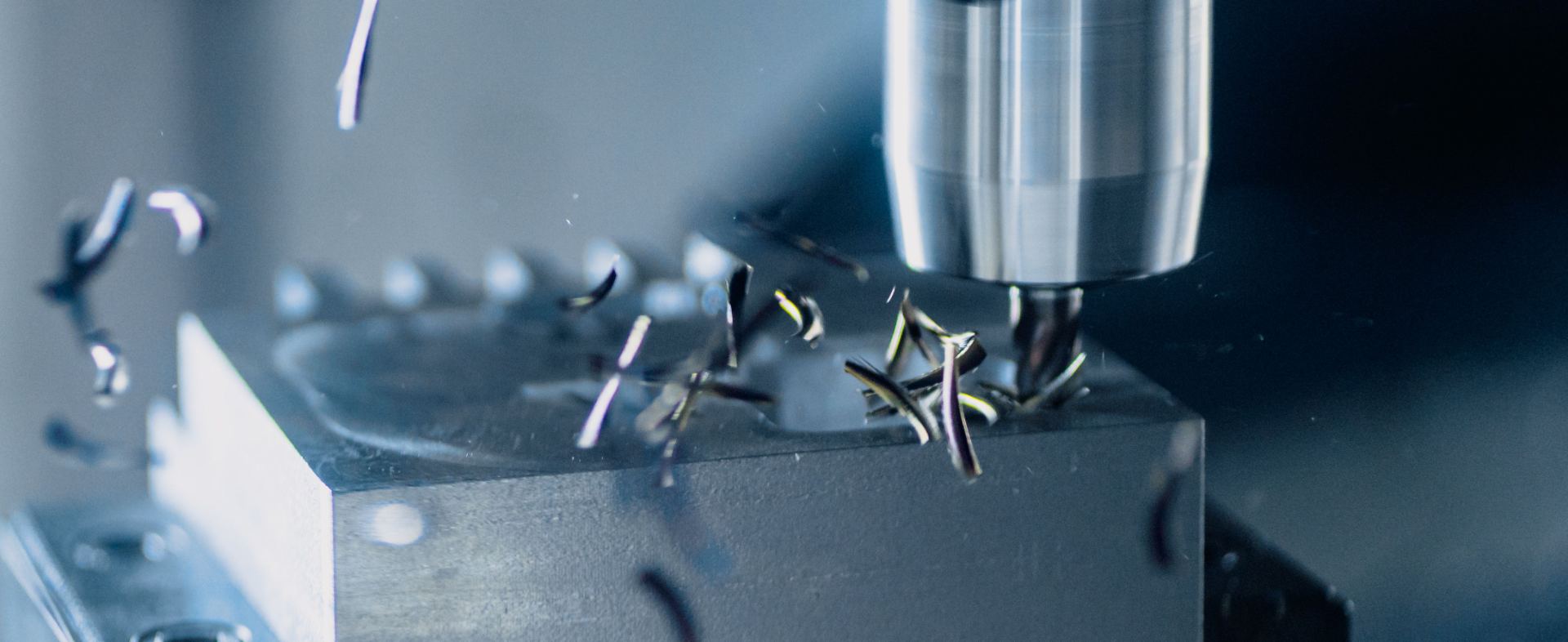

CNC-Fräser im Eingriff, Späne fliegen beim Fräsen eines Metallteils

Angebot für Ihre CNC-Teile

STEP-Datei und Zeichnung senden. Ein Fertigungsexperte prüft Ihr Teil und erstellt Ihnen ein verbindliches Angebot.

Dateien senden

Ersparen Sie sich den Fertigungsstress (und Geld)

Keine Lieferantensuche, keine Zollformalitäten, ein Ansprechpartner. So unterscheidet sich eine Anfrage bei Swiss3D von der klassischen Beschaffung.

		Klassische Beschaffung
Angebot	Verbindlich, meist innert weniger Stunden	Mehrere Lieferanten anfragen und Angebote vergleichen
Ansprechpartner	Ihr fester Ansprechpartner	Wechselnde Kontakte, oft mehrere Lieferanten
Fertigungsprüfung	Jedes Teil geprüft von einem Fertigungsexperten, bevor Sie das Angebot erhalten	Probleme zeigen sich oft erst bei Rückfragen
Veredelung	Werkstoff und Oberfläche aus einer Hand	Oberflächen häufig bei separaten Betrieben
Lieferung & Verzollung	Lieferung aus der Schweiz	Bei Bestellung im Ausland Verzollung selbst organisieren
Mindestmenge	Ab 1 Stück, vom Prototyp bis zur Serie	Häufig Mindestbestellwert

Klassische Beschaffung

Angebot

Verbindlich, meist innert weniger Stunden

Mehrere Lieferanten anfragen und Angebote vergleichen

Ansprechpartner

Ihr fester Ansprechpartner

Wechselnde Kontakte, oft mehrere Lieferanten

Fertigungsprüfung

Jedes Teil geprüft von einem Fertigungsexperten, bevor Sie das Angebot erhalten

Probleme zeigen sich oft erst bei Rückfragen

Veredelung

Werkstoff und Oberfläche aus einer Hand

Oberflächen häufig bei separaten Betrieben

Lieferung & Verzollung

Lieferung aus der Schweiz

Bei Bestellung im Ausland Verzollung selbst organisieren

Mindestmenge

Ab 1 Stück, vom Prototyp bis zur Serie

Häufig Mindestbestellwert

Angebot anfordern

Toleranzen und Vorgaben aus Ihrer Zeichnung

Senden Sie zur STEP-Datei die Zeichnung als PDF. Wir fertigen genau nach Ihren Angaben.

Passungen
Form- und Lagetoleranzen
Rautiefen
Gewinde

Beispiel: Lagerflansch

Jede Angabe zählt

Ø35 H7Passung für den Lagersitz. Die Bohrung muss zwischen 35,000 und 35,025 mm liegen.
Ra 0,8Rautiefe der Lagerfläche, deutlich feiner als gefräst (Ra 3,2).

Allgemeintoleranz: ISO 2768-mK oder -fH
Passungen: IT6 bis IT9, z. B. H7, h6, g6
Rautiefe: Ra 3,2 bis Ra 0,4
Gewinde: M1.6 bis M20, G1/8 bis G1/2

STEP-Datei und Zeichnung senden

Häufige Fragen zur CNC-Bearbeitung

Antworten auf die wichtigsten Fragen zur CNC-Bearbeitung

Wir fertigen im 3-, 4- und 5-Achs-Fräsen sowie im CNC-Drehen. Teile mit Dreh- und Fräsbearbeitung fertigen wir als kombinierte Dreh-Fräs-Teile.

Am besten ein 3D-Modell im Format STEP oder STP. Eine STL-Datei eignet sich nicht, weil darin keine echten Flächen und Radien stecken. Haben Sie Toleranzen, Passungen oder Gewinde, senden Sie zusätzlich die technische Zeichnung als PDF. Liegt nur eine Zeichnung vor, erstellen wir das Angebot auch danach.

Aluminium (6061, 7075), Stahl (S235, 42CrMo4), Edelstahl (1.4301, 1.4404), Messing (CuZn39Pb3) sowie die Kunststoffe POM-C, PA6, PMMA und PC. Weitere Werkstoffe wie Titan oder PEEK sind auf Anfrage möglich.

Standard ist ISO 2768-mK. Feinere Allgemeintoleranzen nach ISO 2768-fH, Passungen von IT6 bis IT9 wie H7 und Rautiefen bis Ra 0,4 fertigen wir nach Zeichnung.

Wenn ein Teil Freiformflächen, schräge Bohrungen oder Merkmale auf mehreren Seiten hat. Was sonst mehrere Aufspannungen braucht, entsteht in einer einzigen, das erhöht die Genauigkeit zwischen den Flächen.

Der Preis hängt vor allem von Werkstoff und Rohteil, der Anzahl Aufspannungen, der Bearbeitungszeit, engen Innenradien, Toleranzen, Oberflächen und der Stückzahl ab. Senden Sie uns STEP-Datei und Zeichnung, und Sie erhalten meist innert weniger Stunden ein verbindliches Angebot. Angebot anfordern.

Nein. Wir fertigen Prototypen ab einem Stück ebenso wie Serien. Weil jedes Teil eingerichtet werden muss, sinkt der Stückpreis mit der Menge deutlich.

Dann sagen wir es Ihnen mit dem Angebot und nennen den Grund, zum Beispiel einen Hinterschnitt, den kein Fräser erreicht. Oft ist Metall-3D-Druck die bessere Lösung, weil er solche Geometrien ohne Werkzeug aufbaut. Mehr zum Metall-3D-Druck.

CNC-Teile anfragen

Senden Sie uns Ihr 3D-Modell und die Zeichnung. Ein Fertigungsexperte prüft Ihr Teil und erstellt Ihnen ein verbindliches Angebot.

Angebot meist innert weniger Stunden
Prüfung durch einen Fertigungsexperten
Vertraulich, auf Wunsch mit NDA
