Individuelles Architekturmodell für Schulungszwecke
Die Herausforderung
Ein Schweizer Versicherungsunternehmen benötigte ein anschauliches Modell zur Visualisierung interner Prozesse. Das Modell sollte verschiedene Ebenen darstellen, die durch Treppen verbunden sind – jede Ebene in einer eigenen Farbe.
Besondere Anforderung: Das Modell musste stabil genug sein, um regelmässig im Einsatz zu sein, und gleichzeitig optisch hochwertig wirken.
Unsere Lösung

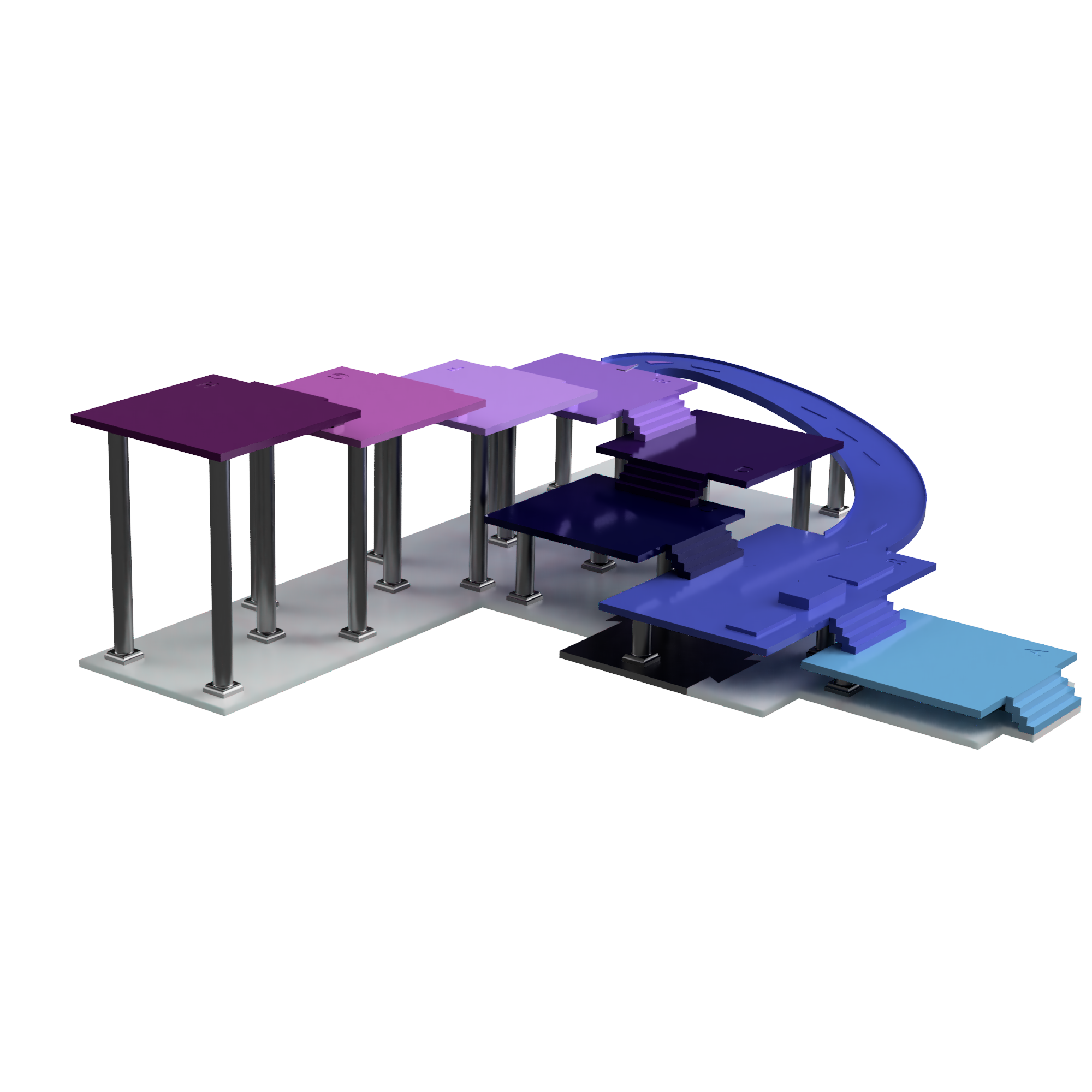

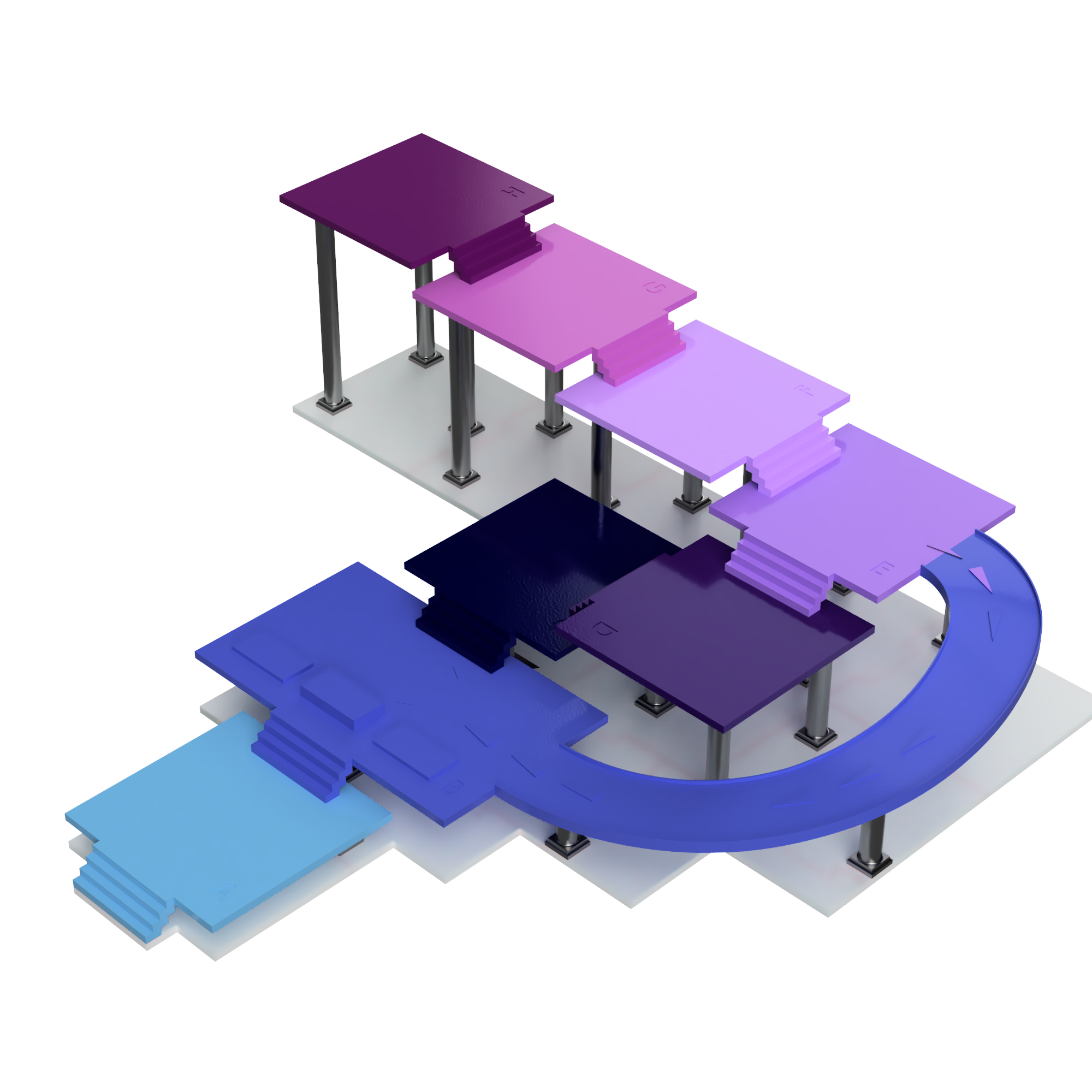

Ausgehend von einer 2D-Visualisierung entwickelten wir ein vollständig modulares 3D-Modell. Der Prozess umfasste:
3D-Modellierung
Komplette Erstellung des digitalen Modells basierend auf Kundenvorlagen
Iterative Abstimmung
Mehrere Feedback-Schleifen zu Farben, Proportionen und Details
Materialwahl
Acht verschiedene Filamentfarben im FDM-Verfahren
Hybride Konstruktion
Kombination aus 3D-gedruckten Elementen und pulverbeschichteter Aluminiumbodenplatte
Technische Feinheiten
- Eingravierte Beschriftungen für dauerhafte Kennzeichnung
- Integrierte Rutschbahn als funktionales Element
- Verschraubte Stützen mit Gewindeeinsätzen für maximale Stabilität
- Pulverbeschichtete Aluminiumbodenplatte RAL 9005
- 8 verschiedene FDM-Filamentfarben
- Modularer Aufbau für einfachen Transport

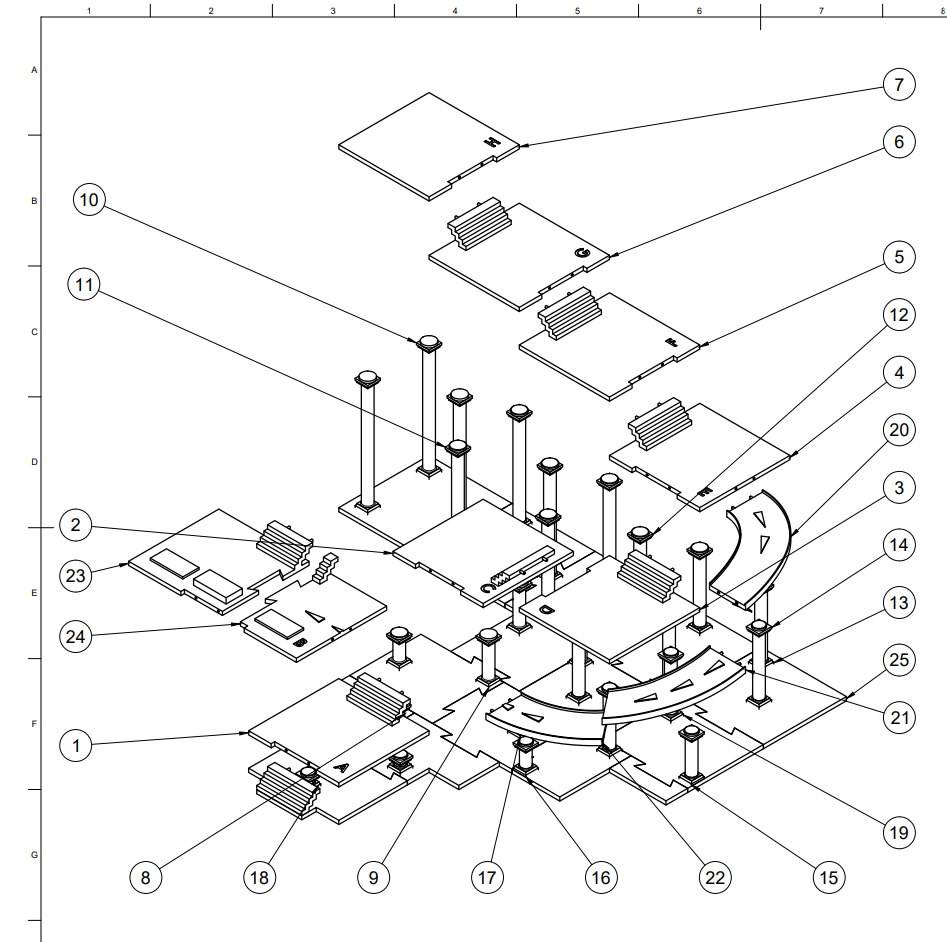

Technische Zeichnung & Explosionsdarstellung
Vollständige Dokumentation mit nummerierter Teileliste für präzise Montage und Wartung
Das Ergebnis
Ein robustes, repräsentatives Modell, das sowohl funktional als auch ästhetisch überzeugt – bereit für den regelmässigen Einsatz in Präsentationen und Schulungen.
- Robustes Modell für regelmässigen Einsatz in Schulungen
- Hochwertige optische Erscheinung für Präsentationen
- Modulares Design ermöglicht flexible Anpassungen
- Stabile Konstruktion hält jahrelangem Gebrauch stand
